Review Placa Base MSI X99S GAMING AC

msi x99s gaming ac

Hola Hardmaníacos! Una vez más MSI nos deleita con sus flamantes productos gaming, esta vez con una placa base de nada más y nada menos, que la gama más alta de Intel, hablamos de la MSI X99S GAMING AC cuya relación calidad precio no dejará indiferentes a los jugones mas exigentes.

Presentación

La MSI X99S GAMING AC es, probablemente, una de las placas base del socket premium de Intel (LGA 2011-3) más completas  que podemos encontrar en el mercado, esta placa base incluye todas las consabidas mejoras de las series gaming MSI (AudioBoost, Killer Ethernet, USB Audio Power, Sound Blaster Cinema 2, etc…) pero en este caso concreto, como novedad, incluye una pieza de hardware totalmente dedicada al streaming muy interesante y que es la que le da el toque personal a la MSI X99S GAMING AC, para aquellos fanáticos streamers que deseen emitir contenido de sus partidas en canales como Twitch, Youtube, Justin.tv y otros.

Características Placa Base MSI X99S GAMING AC
  • MODELO : MSI X99S Gaming AC
  • DIMENSIONES: 30,5cm x 26,4 cm
  • FORMATO: Extended ATX
  • SOCKET: Intel LGA2011-3
  • CHIPSET: Intel X99
  • SOPORTE CPU: Intel i7 Haswell-E
    Intel Xeon Haswell-EP
  • MEMORIA: 8 x Ranuras DIMM 1,2V DDR4 hasta 128GB
  • AUDIO: Realtek ALC1150 7.1
  • RED: 1x Killer E2205 Gigabit LAN controller
    Intel WiFi/Bluetooth Dual Band AC-7260
  • ALMACENAMIENTO: 10x SATA 6Gbps
    1x SATA Express
    1x M.2 PCIe
  • SLOTS DE EXPANSION: 2x PCIe 3.0 16x
    3x PCIe 3.0 8x
    QuadSLI & QuadCrossfire
  • CONECTIVIDAD: 6x Intel  USB 3.0
    6x Intel USB 2.0
    2x AsMedia USB 3.0
    4x VIA VL805 USB 3.0
  • PANEL TRASERO: 1x PS/2
    2x USB 2.0
    1x CLRMOS button
    8x USB3.0
    1x LAN RJ45
    1x Optical/SPDIF Out
    5x OFC audio jacks

Contenido y embalaje

La placa base MSI X99S GAMING AC viene presentada dentro de una caja grande típica de las placas base de gama alta, en la que destaca, como no, su color base negro con detalles en rojo metalizado y como protagonista el dragón símbolo de la gama de productos gaming de MSI, junto al cual podemos observar el modelo de la placa base, el logotipo de MSI GAMING y las principales características que ofrecen sus productos en la parte superior derecha.

Placa-Base-MSI-1

Por detrás podremos observar varias imágenes relacionadas con las características estrella de la MSI X99S GAMING AC, como el soporte de SLI/Crossfire, el Streaming Engine, etc.

Placa-Base-MSI-6

Además si abrimos la parte frontal como si de un libro se tratase, podremos ver en la parte trasera más información sobre las características de la placa base y en el otro lado se nos expone el módulo que contiene la misma para poder verla sin necesidad de abrir el embalaje.

Placa-Base-MSI-2

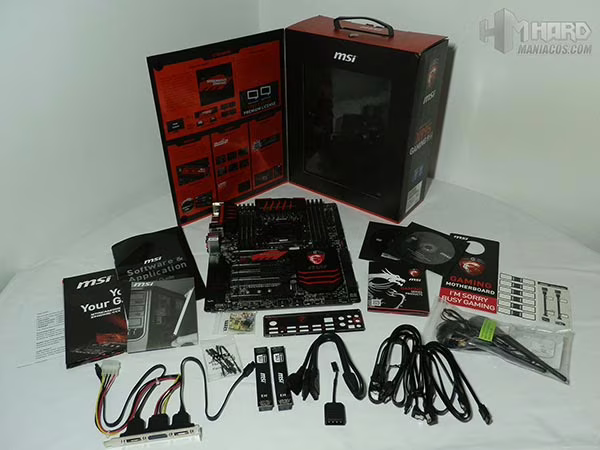

El contenido de la caja se nos presenta en dos módulos de cartón, uno que contiene y expone la X99S GAMING AC con su bolsa antiestática, y otro módulo que contiene los accesorios que podréis ver en la foto, los ya clásicos: CD de drivers, manuales y guías rápidas de montaje en idiomas variados, backplate , un porrón de cables SATA 6Gbps angulados y dos cables de SLI, a mayores trae el módulo de la tarjeta WiFi, dos antenas de buena calidad, un par de conectores e-SATA traseros con molex para montar rápidamente discos duros internos a modo de Dock improvisado (he de decir que el detalle es de lo más útil), y una bolsita con conectores extensores para las tomas de voltaje, perfectas para mantener el control de los voltajes en la placa base durante el overclock.

Placa-Base-MSI-11

Análisis y Pruebas

Como podemos observar, en la MSI X99S GAMING AC predomina un PCB negro con disipadores detallados en rojo como en todas las placas base de la gama gaming MSI. El diseño de los disipadores es el que venimos viendo en otros modelos de esta gama gaming tanto en socket 1150 como en otros modelos del socket 2011-3. Cabe destacar sin duda, el gran tamaño del disipador del chipset X99, en cuyo centro se haya el logotipo de la marca que durante el encendido se ilumina con un efecto de “respiración” muy conseguido; además, a mayores cabe destacar que la línea óptica de audio está colocada en la superficie de la placa, curiosa práctica que se puso de moda con la serie ROG de ASUS dándole un toque futurista con la iluminación roja de la salida óptica de audio TOSLINK.

Placa-Base-MSI-93

Ahora analizaremos de una forma más detallada el I/O de la MSI X99S GAMING AC. Comenzando por la parte de arriba, nos encontraremos el conector EATX de 8+2 pines, el cual está diseñado para aportar una mayor estabilidad al suministro de corriente del procesador; a ambos lados izquierdo y derecho, podremos observar las ocho ranuras para módulos de memoria RAM; asimismo en la parte derecha, encontramos los botones de encendido, reiniciado y de Overclock automático; en el borde derecho podremos observar las tomas de voltaje para medición; y a su lado el conector ATX de alimentación general de la placa base.
Placa-Base-MSI-88

Placa-Base-MSI-43

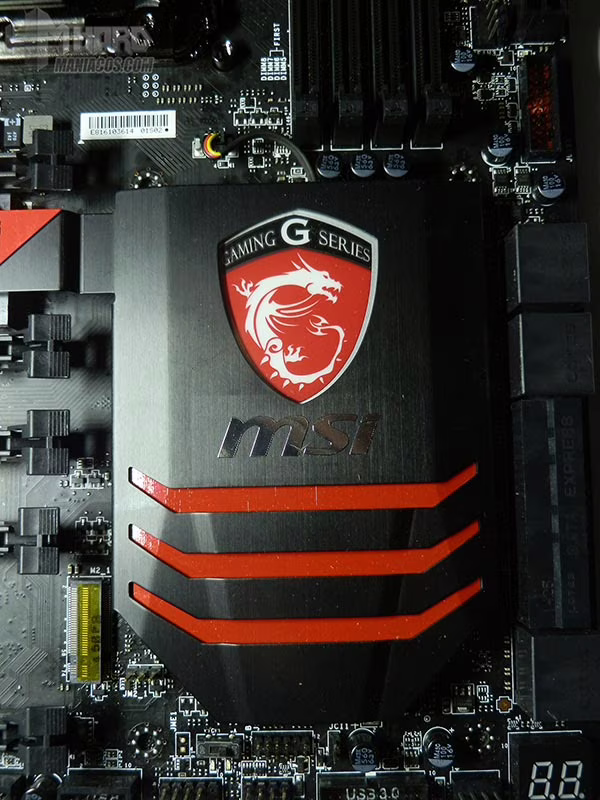

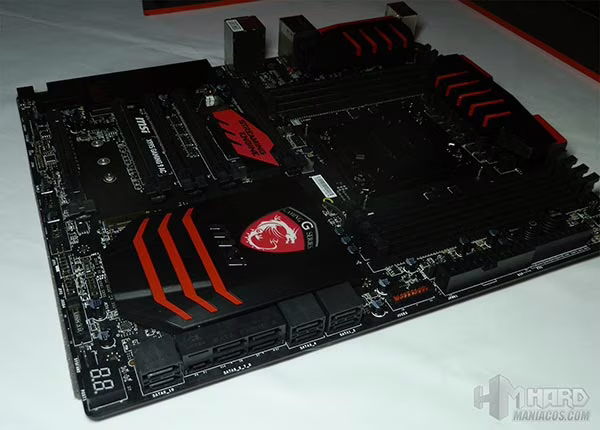

Bajando, comenzaremos a encontrarnos múltiples ranuras PCIe dispuestas como sigue: 16x/8x/8x/16x/8x; bajo el primer puerto PCIe se sitúa el Streaming Engine, el cual es un procesador dedicado a realizar streaming del contenido que deseemos liberando de la carga al procesador y la tarjeta gráfica, dejando esa potencia que podría estar malgastada disponible para correr nuestros juegos, este hardware está completamente soportado por algunas aplicaciones software de streaming como XSplit con lo que su uso no es nada complicado y muy intuitivo; siguiendo por el borde derecho encontramos un puerto interno USB 3.0 y a su lado los 10 conectores SATA 6Gbps incluyendo el SATA Express (**Cabe destacar que cuando el SATA Express esté en funcionamiento se anularán algunos puertos SATA dado que estos son redireccionados para dotar al SATA Express del ancho de banda que le caracteriza); a su izquierda entre los dos últimos puertos PCIe, hallaremos el puerto M.2 pensado principalmente para tarjetas SSD de este formato; y por último, en el extremo izquierdo se sitúa el chip de sonido con un protector de aluminio donde destaca el logo “Audio Boost”, el cual, al igual que el logo del disipador del chipset, se iluminará durante el encendido con una luz roja con efecto “respiración”.

Placa-Base-MSI-50

Placa-Base-MSI-66

Placa-Base-MSI-40

Acabamos con la parte trasera de la placa base, donde se nos presentan un puerto PS/2 junto a dos USB de teclado/ratón esenciales para reconocimiento en BIOS o instalación de algunos sistemas operativos por pendrive, la inclusión del puerto PS/2 es de agradecer dado que aun hay algún usuario de dispositivos que usan este tipo de conector aún en una placa de tal gama como la MSI X99S GAMING AC; avanzando, encontramos el botón de reset de la BIOS, muy útil durante cambios de configuraciones de hardware y overclock para volver a valores por defecto; siguiendo, encontraremos una retahíla de USB3.0 (sí, todos son 3.0) y el conector RJ45 de la controladora de red Killer incluida en esta placa base, la cual priorizará el tráfico de los juegos online sobre otros paquetes de red para reducir la latencia durante el transcurso de vuestras partidas; y por último encontraremos los jacks de audio 7.1 bañados en oro para la mejor conexión posible y el conector TOSLINK de la salida de audio óptica.

Placa-Base-MSI-55

Placa-Base-MSI-53




Una vez analizada la placa base en sí, procederemos con los tests de rendimiento en stock y OC, esta vez como he querido intentar sacarle todo el rendimiento posible a la placa, he ido probando varias configuraciones de hardware bastante exigentes a la altura de esta placa aplicando overclock en CPU y GPU, donde el equipo de testeo fue el siguiente:

Equipo de Pruebas Hardmaníacos
  • PROCESADOR: Intel Core i7 5820K
  • PLACA BASE: MSI X99S Gaming AC
  • GRáFICA: 2x EVGA Geforce GTX780Ti Dual Clasiffied SLI
  • DISIPADOR: Noctua NH-D14
  • DISCO DURO: Seagate Barracuda 1Tb
  • RAM: Crucial Ballistix Sport DDR4@ 2400Mhz CL15
  • FUENTE: Corsair HX850W

Placa-Base-MSI-encendida-1

Placa-Base-MSI-encendida-3

Realizando un par de test iniciales no sorprende ver la poca carga en el procesador al contar este con 6 núcleos físicos y 6 lógicos a mayores gracias al HyperThreading, ningún tipo de novedad en cuanto a la memoria RAM DDR4 que se haga notar en relación a la memoria RAM DDR3 si bien, a pesar de que tenemos un mayor ancho de banda de 2400 MHz (Velocidad alcanzada por los modelos más altos de gama en DDR3), la latencia también es mayor con lo cual, debido a la relación entre ésta y la frecuencia, nos quedamos casi en el mismo rendimiento. Nuestro i7 5820k estuvo durante todo el test a unas temperaturas muy frescas gracias al disipador por aire Noctua NH-D14 que mantuvo a éste entre los 20ºC y los 30ºC en todo momento, llegando a los 40-44ºC con overclock aplicado durante fases de carga.

Placa-Base-MSI-X99S,-Core-Temp

Placa-Base-MSI-X99S,-CPU-Z




Para una búsqueda de rendimiento general, el procesador se ha comportado muy bien, pero no lo estaba haciendo tanto durante los tests sintéticos, con lo que necesitó un par de cambios en BIOS. Para poner a prueba el procesador utilizamos los programas de bench: SuperPi Mod 1.5 y CineBench R15. Al realizar el primer test a velocidad stock con el SuperPi en modo 1M el procesador arrojó unos resultados de 14s, los cuales están al nivel de cálculo de un Core 2 Duo de 2008 lo cual llamó gravemente mi atención, dado que esto no era normal en un procesador de este calibre, así que procedí a investigar y me di cuenta de que al realizar el test,el procesador apenas salía de su modo “descanso” funcionando a frecuencias entre 1.1GHz y 2.4 GHz, esto era debido a que con el HyperThreading el reparto de carga era tan brutal que el procesador apenas se ponía a trabajar con el programa, una vez desactivado en BIOS el Hyperthreading y con solo los 6 núcleos efectivos del procesador trabajando, comenzamos a obtener resultados entre los 8,7 y 9,1s algo más lógico para un i7 5820K a velocidad stock 3,3GHz.

  • Con HyperThreading@Stock ~14s
  • Sin HyperThreading @Stock  8,7s – 9,1s

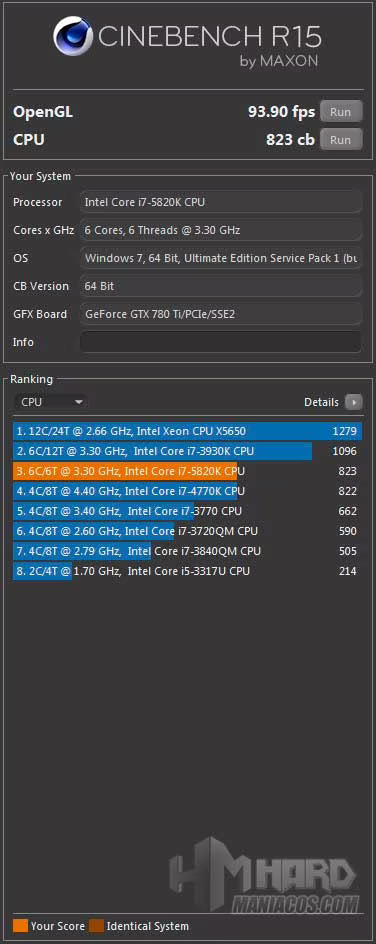

Sin embargo, con Cinebench, el cual se aprovecha mas de los procesadores multihilo, obtuvimos unos resultados muy pobres, llegando a situar el i7 5820K por debajo de su modelo equivalente de hace dos generaciones, el i7 3930K con tan solo 823cb.

Placa-Base-MSI-X99S, Cinebench-1

Al activar de nuevo el HyperThreading, el procesador subió escalones en el ranking situándose por detrás de los Intel Xeon de servidores con una puntuación de 1083cb, así lo hizo también la puntuación de la gráfica aumentando de 93 fps (sin HyperThreading en CPU) a 136 fps con ht activado, con lo cual podemos observar que la GPU puede liberar mejor su potencial al aprovecharse todos los hilos del i7 5820K, además haciéndole un pequeño overclock hasta los 4.2 Ghz hemos colocado el i7 5820k en la parte de arriba de la lista con prácticamente 1300cb.

Placa-Base-MSI-X99S, Cinebench-2

Al aplicar un overclock estable de 4.5 GHz hasta los 8s y subiéndolo hasta unos 4.85Ghz conseguimos situarlo en la marca de los 7,5s, la cual es muy respetable aunque quizás un poco menos estable, sin embargo esto no fue culpa de la placa en absoluto sino más bien de mala suerte en la lotería del silicio con este procesador. Durante los tests de stress, overclock y en descanso los disipadores de la MSI X99S GAMING AC hicieron un magnífico trabajo manteniendo las temperaturas del chipset Intel X99 bajo control.
Placa-Base-test-SuperPi-4.85-GHz




Por último, dentro de la sección de tests sintéticos pasamos la versión más reciente de 3DMark, con nuestro overclock estable de 4.5 Ghz, primero con solo una GPU y después con dos para estudiar el porcentaje de mejora en puntuación y ver qué ranuras PCIe de la placa base rinden mejor. Las capturas aquí presentes son de las mejores configuraciones posibles en SLI usando los dos únicos puertos PCIe de la placa base que van a 16x, aunque la diferencia en comparación a los 8x al ser 3.0 es ínfima si que se nota cuando las gráficas comienzan a gastar VRAM a montones, manteniéndose mejor el framerate en las ranuras 16x.

Placa-Base-MSI-test-3dmarck-OC45-gpu-stock-x1

Placa-Base-test-3dmarck-OC-gpu-stock-x2

En cuanto a los juegos, he decido probar con algunos ejemplos clásicos y algunas cosas poco optimizadas para ver si este conjunto de placa y procesador pueden sacarle jugo al SLI de GTX780ti.

El primer sujeto de pruebas: Crysis 3, el juego tiene ya unos años pero sigue siendo uno de los títulos más exigentes en PC, configurado con todo al máximo y sincronización vertical, el juego se mantenía en los 60 fps permanentes prácticamente con algún bajón a 40 o 50 en las escenas con mayor número de efectos o npcs, habiendo que tener en cuenta que el antialiasing al máximo en este juego es totalmente innecesario y sin él corre a60 fps prácticamente estables.

Crysis 3 1920×1080 Muy Alto MSAA 8x Vsync On

Placa Base MSI crysis-3

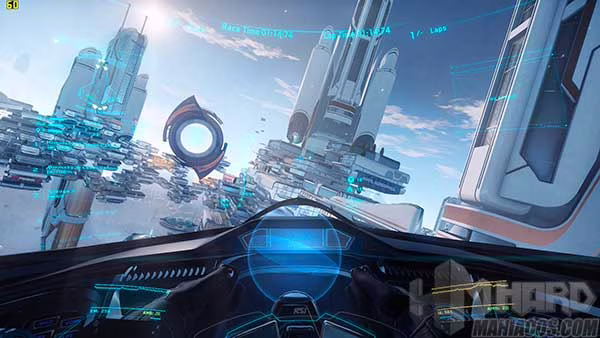

Otro título quizá no tan conocido pero portador del mismo motor gráfico del Crysis 3 mejorado,  es Star Citizen, el cual se trata de un simulador espacial en fase de desarrollo mediante kickstarter muy exigente en el hardware. Tanto en partidas online como en local, el juego se mantuvo en el rango de los 60 fps al máximo sin necesidad de regulación en ningún momento.

Star Citizen 1920×1080 Muy Alto Vsync On

Placa-Base-MSI-X99S, Star-Citizen-1

Placa-Base-MSI-X99S, Star-Citizen-2




Conclusión

En definitiva nos encontramos ante una de las mejores opciones de compra dentro del socket 2011-3. La MSI X99S GAMING AC ha destacado por su desempeño, diseño, estabilidad y rendimiento en todos los sentidos gracias a la ya afamada y conocida calidad de la gama gaming de MSI, los componentes Military Class4, el renovado mosfet DrMOS, las mejoras añadidas a la sección del audio con AudioBoost2 (a pesar de que siguen trabajando el mismo códec Realtek), las mejoras en los DACs y la amplificación son destacables para aquellos gamers más audiófilos, y no debemos olvidar el añadido del Streaming Engine, el cual, le da el toque definitivo permitiendo hacer streaming en 1080p@60fps de una forma fácil e intuitiva sin que suponga un impacto para el rendimiento del juego; con esto, tenemos ante nosotros una placa de compra casi obligada para aquellos gamers o maníacos del hardware que busquen la potencia bruta de Haswell-E o ingentes cantidades de memoria RAM DDR4. Por tanto, esta es una de las mejores opciones disponibles en el mercado a nivel de precio/rendimiento, aunque por supuesto, tratándose de un socket premium no va a salir precisamente barato.

A continuación sus pros y contras:

Pros

  • Bonito diseño
  • Gran calidad de audio óptico
  • Gran número de ranuras PCIe
  • Todos USB son 3.0
  • Mucha versatilidad para almacenamiento
  • Streaming Engine
  • Estabilidad de las fases
  • Rendimiento
Contras

  • Solo dos ranuras PCIe 16x
  • Disposicion de los PCIe no muy adecuada
  • Socket Premium
  • Software de la tarjeta Killer
Agradecimientos

Agradecemos en primer lugar a MSI por habernos dejado la placa base para analizar, con el procesador y la memoria RAM; en segundo lugar a Noctúa por facilitarnos el anclaje para el disipador del procesador; y por último, al resto de integrantes de Hardmaníacos, ya que sin ellos no sería posible hacer esta review.

Vídeoreview

Haciendo clic en este enlace podéis ver nuestra videoreview sobre esta placa base de MSI.

Si queréis mas información al detalle sobre la MSI X99S GAMING AC os recomiendo visitar este link.
