Review Noctua NH-U14S, dos ventiladores

Hola Hardmaniacos, en esta ocasión os traemos la review del disipador Noctua NH-U14S, el cual tiene un ventilador de 14cm, consiguiendo así una mejor refrigeración del procesador, válido tanto para Intel como AMD.
Presentación
Noctua es líder en disipación por aire, con una gran gama de productos para todos los públicos y sectores, yendo desde el nivel usuario a sistemas específicos para la industria.
En este caso, en la web de Noctua podremos ver las características que aquí os describimos.
En esta review, os traemos el modelo superior de la gama, el disipador NH-U14S, para procesadores de la serie CPU U-series, donde podremos ver todas las características y funciones que incorpora; testeándolo, en nuestro caso tanto con un solo ventilador como con los dos que este modelo admite, y observando las diferencias en cada uno de los casos.
Este disipador lo podremos adquirir a un precio de 53€ en Pccomponentes, a 80€ en Ebay o a 69€ en Amazon.
A continuación os dejamos con las características técnicas.
Características Disipador Noctua NH-U14S
- MARCA: Noctua
- MODELO: NH-U14S
- MEDIDAS: 165 x 150 x 52 mm
- PESO: con ventilador 935 g
sin ventilador 770 g
- CONECTIVIDAD: 4 pines PWM
- SOCKET COMPATIBLES: Intel LGA2011 (LGA2011-0, LGA2011-3), LGA115X (LGA1150, LGA1151, LGA1155, LGA1156)
AMD AM2(+), AM3(+), FM1, FM2(+), backplate requerido
- VENTILADOR: NF-A15 PWM
- MáXIMA ROTACIóN: 1500 RPM
- MáXIMO FLUJO DE AIRE: 140,2 m3/h
- RUIDO: 24,6dB/A
- POTENCIA: 1,56 h
- DURACIóN: > 150.000 h
Contenido y Embalaje

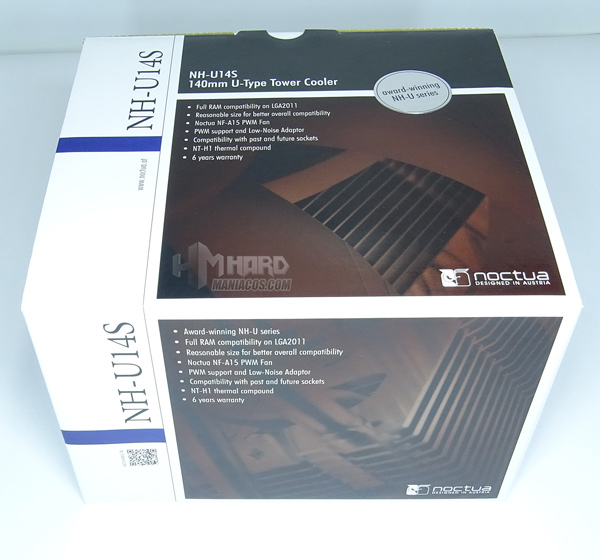

Comenzamos viendo el exterior de la caja, donde tenemos en su frontal los principales usos de este disipador, así como sus compatibilidades con el resto de componentes de la placa base.

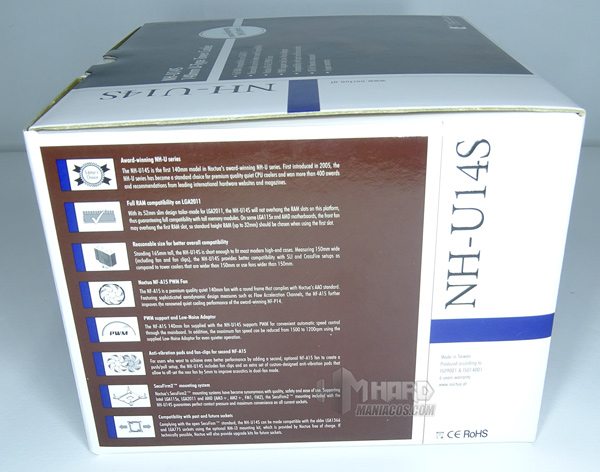

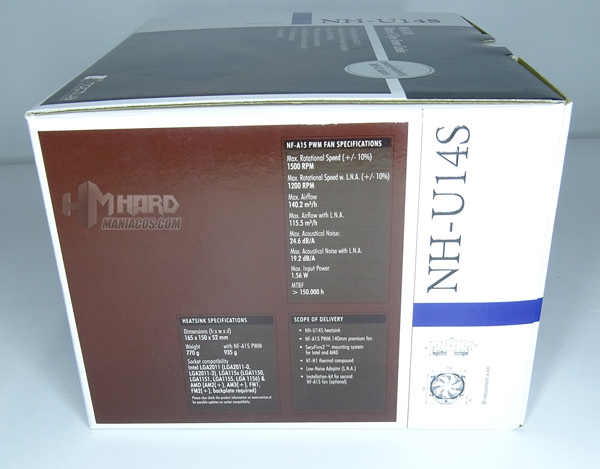

En el lateral derecho, encontramos todas las especificaciones técnicas, tanto del disipador NH-U14S como del ventilador NF-A15 PWM que incluye.
En el lateral izquierdo, encontramos unas breves explicaciones de las funciones que cuenta.

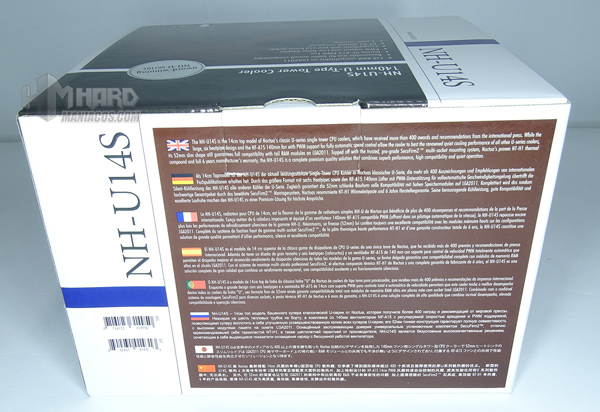

Para finalizar con la caja, en la parte de atrás tenemos un breve resumen en varios idiomas de los premios que tuvo.
Una vez abierta la caja, vemos en primer plano 3 cajas, las cuales son los accesorios de montaje tanto para Intel como AMD, todos perfectamente indicados.

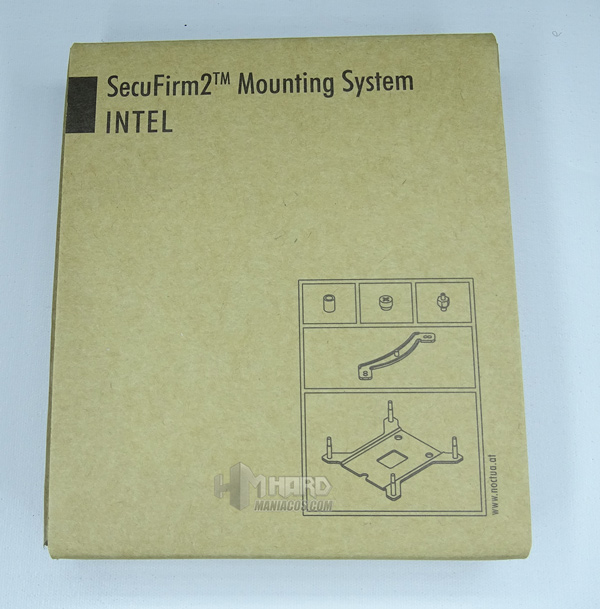

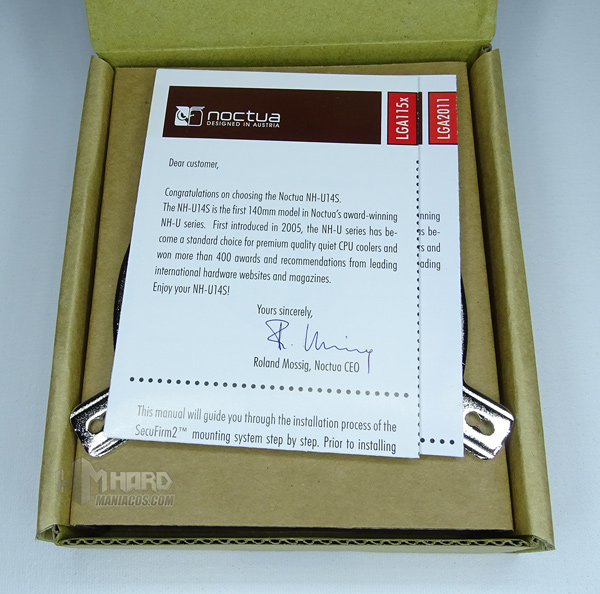

En la caja de Intel tenemos dos manuales, una bolsa con los tornillos de fijación y las partes metálicas para colocar en la placa base.
- Noctua NH-U14S 8
- Noctua NH-U14S 9
- Noctua NH-U14S 10
- Noctua NH-U14S 11
- Noctua NH-U14S 12
- Noctua NH-U14S 13
- Noctua NH-U14S 14
- Noctua NH-U14S 15
- Noctua NH-U14S 16
- Noctua NH-U14S 17
- Noctua NH-U14S 18

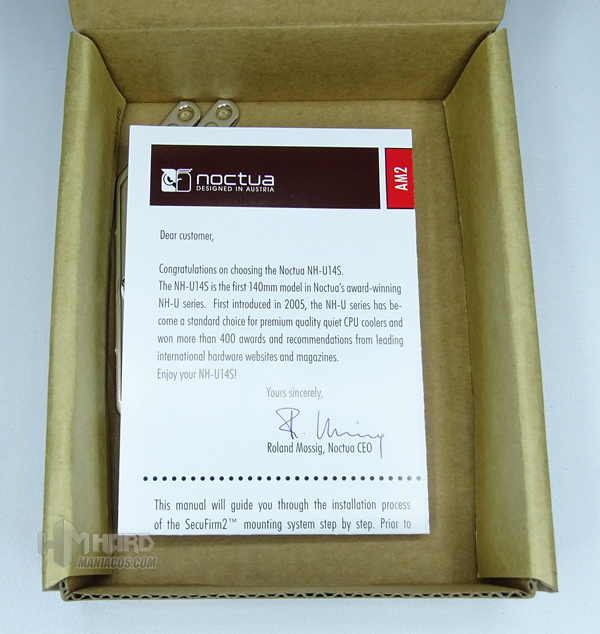

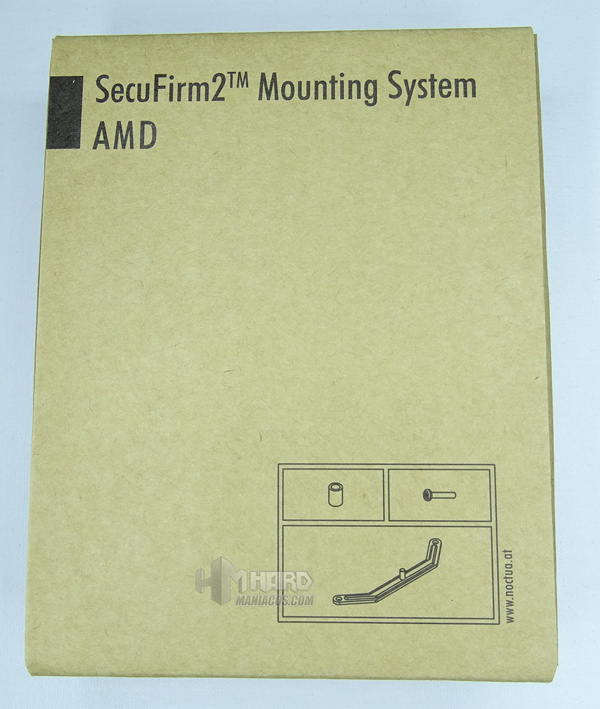

En la caja de AMD podemos ver los dos soportes metálicos, una bolsa con los tornillos y separadores y un manual de montaje.
- Noctua NH-U14S 21
- Noctua NH-U14S 22
- Noctua NH-U14S 23
- Noctua NH-U14S 24
- Noctua NH-U14S 25
- Noctua NH-U14S 26

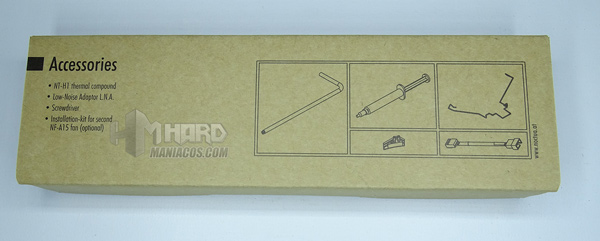

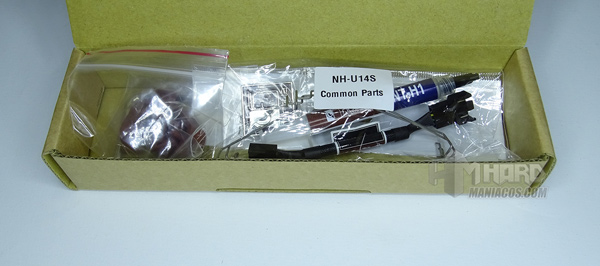

En la caja de accesorios tenemos una llave, un soporte para otro ventilador con sus protectores de goma, pasta térmica NT-H1, un reductor de ruido, unas tiras de goma para pegar y el logo metálico de Noctua.
- Noctua NH-U14S 29
- Noctua NH-U14S 30
- Noctua NH-U14S 31
- Noctua NH-U14S 32
- Noctua NH-U14S 33
- Noctua NH-U14S 34
- Noctua NH-U14S 35

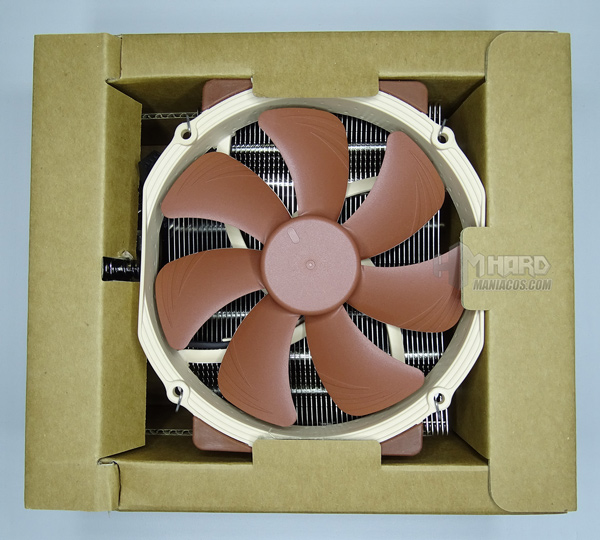

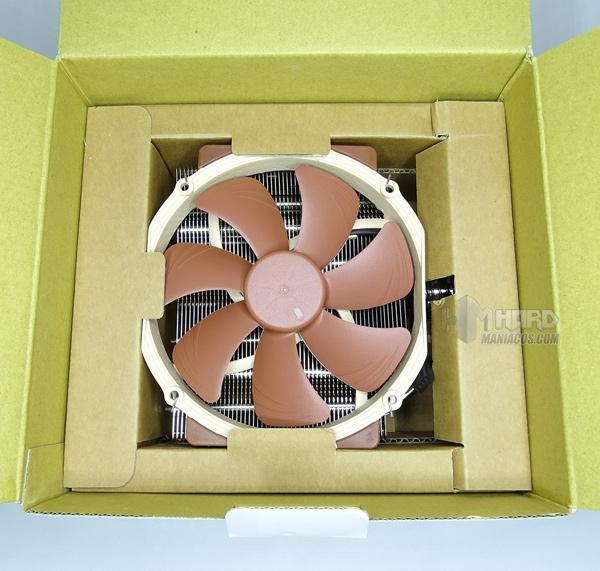

Una vez visto estas cajas y retirado el cartón inferior, podemos ver el ventilador ya colocado en el disipador, todo ello dentro de otra sujeción de cartón.
Conectividad y Pruebas

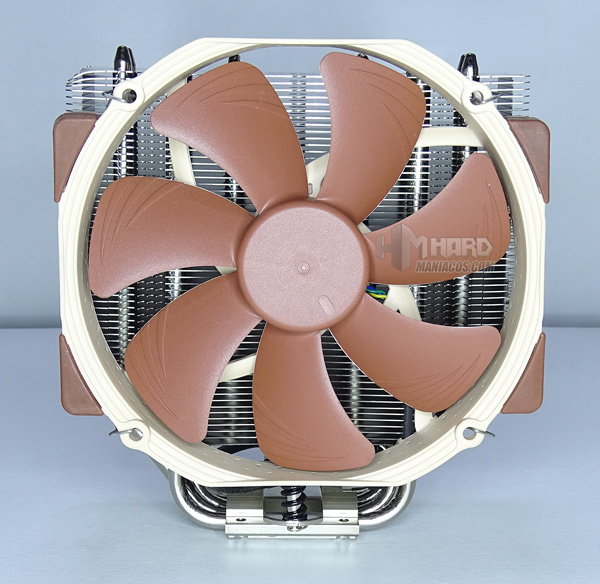

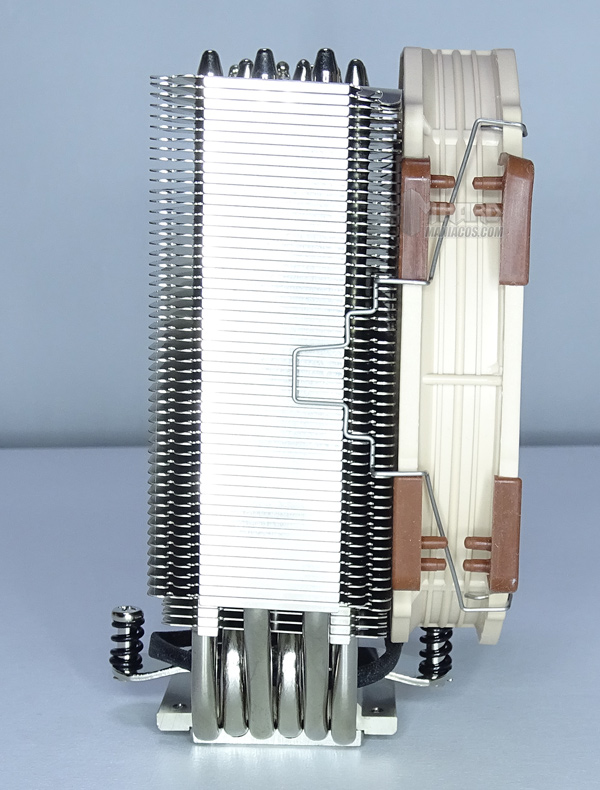

Después de retirar la última sujeción, vemos al disipador con el ventilador puesto, junto con los 6 heatpipes que atraviesan las chapas de disipación. Si quitamos el ventilador, observamos que tiene un perfil vertical de reducidas dimensiones, pudiendo además fijar un ventilador en cada lado.
- Noctua NH-U14S 40
- Noctua NH-U14S 41
- Noctua NH-U14S 42
- Noctua NH-U14S 43
- Noctua NH-U14S 44
- Noctua NH-U14S 45

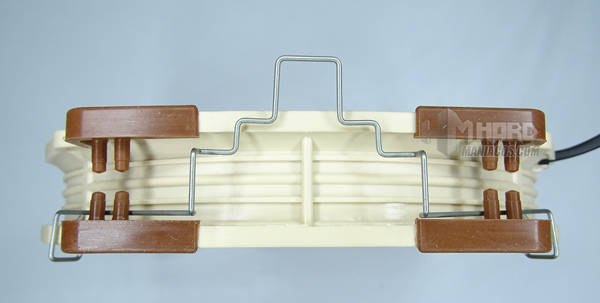

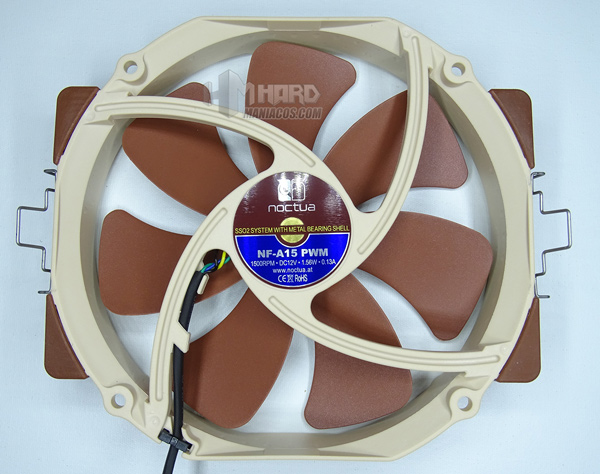

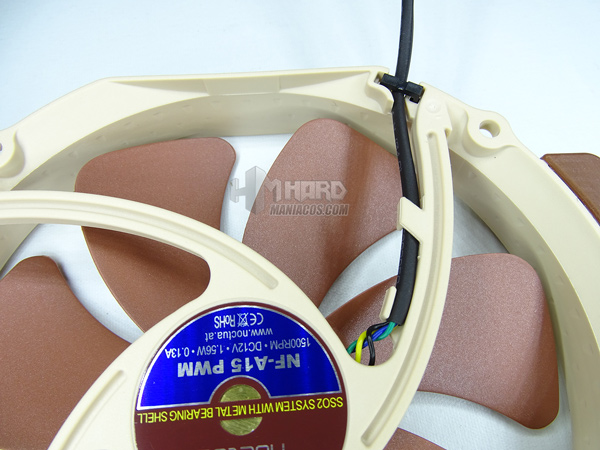

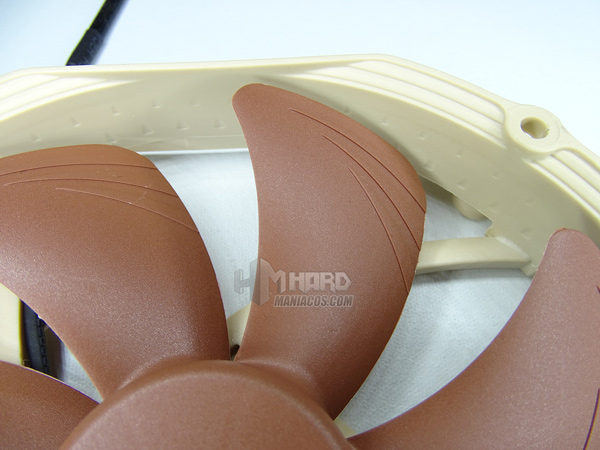

Una vez visto el disipador, nos centramos en el ventilador que incorpora, el cual es el modelo NF-A15 de 1500RPM de velocidad, con 7 aspas y un diseño para evitar ruidos mejorando también la eficiencia del mismo.
A continuación procedemos a realizar las diversas pruebas, tanto con un ventilador como con dos, para ello utilizamos el siguiente equipo:
Equipo de Pruebas Hardmaníacos
- PROCESADOR: A10 6800K
- PLACA BASE: Gigabyte Sniper A88X
- DISIPADOR: Noctua NH-U14S
- DISCO DURO: SSD Kingston 120GB
- RAM: 2 x 4GB G.Skill
- CAJA: Nox
Comenzamos viendo el funcionamiento con un solo ventilador.
Después de realizar los test con los programas Aida64 y CPUID HWMonitor , conseguimos los siguientes resultados.
Como podemos ver en la imagen, el valor máximo de temperatura alcanzado por el procesador fue de 95ºC, después de estar más de 10 minutos con el Aida 64 en una prueba de estrés. También comprobamos que en aproximadamente un minuto después de parar el test, la temperatura bajó a los 44ºC, con lo que tiene una buena refrigeración, evacuando de forma eficiente el calor del procesador, aún en situaciones de gran carga de trabajo.
A continuación colocamos el segundo ventilador en el otro lado para extraer más rápidamente el aire del disipador.
Como podemos ver, obtenemos como resultado una bajada de 15ºC con respecto al mismo test que realizamos antes, pudiendo observar que de los 95ºC que alcanza con un solo ventilador pasa a los 82ºC estables, con algún momento puntual llegando a los 84ºC; con lo que vemos que es una buena reducción de la temperatura al añadir un segundo ventilador.
Conclusión
Después de realizar las diferentes pruebas y test de rendimiento al disipador NH-U14S, tanto con el propio ventilador que trae de serie como añadiendo uno extra para extraer el aire caliente del mismo, observamos que funciona perfectamente, manteniendo eficientemente la temperatura baja en el equipo, con un máximo de 95ºC, alcanzados en una prueba de estrés bastante potente y, con 2 ventiladores, 80ºC estables.
Además, este disipador presenta una estructura rectangular que disipa mejor el calor por las diferentes solapas del mismo, evitando el excesivo calor del procesador, contando además con un ventilador de gran tamaño y accesorios para la colocación de un segundo ventilador de forma fácil.
Como punto algo en contra, está la altura del mismo, con lo que necesitaremos una caja un poco más ancha que permita cerrar bien las tapas sin que éstas toquen con el disipador.
Por todo ello, le damos el premio de calidad-precio, recomendando su uso en cualquier tipo de procesador, ya que es compatible tanto con Intel como AMD.
- Tamaño ventilador
- PWM
- Posibilidad de 2 ventiladores
- Compatibilidad con Intel y AMD
- Se necesitan torres grandes
